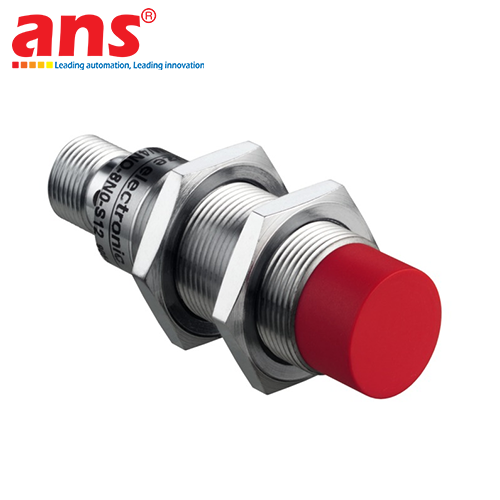

CẢM BIẾN TIỆM CẬN CẢM ỨNG M18 LEUZE IS218MM/4NO-8N0

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
Leuze IS218MM/4NO-8N0 là dòng thiết bị cảm biến tiệm cận cảm ứng (Inductive Proximity Sensor / Inductive Switch) phân khúc công nghiệp cao cấp, thuộc hệ sinh thái sản phẩm Series 218 được nghiên cứu và phát triển bởi tập đoàn công nghệ tự động hóa danh tiếng Leuze electronic (Đức). Thiết bị sở hữu cấu trúc hình học dạng hình trụ tròn ren M18 tiêu chuẩn công nghiệp, được tối ưu hóa chuyên biệt cho nhiệm vụ phát hiện, đếm phân loại và kiểm soát vị trí của các cấu kiện, chi tiết cấu tạo từ vật liệu kim loại (sắt, thép, nhôm, đồng, inox...) ở khoảng cách gần. Vận hành dựa trên nguyên lý tương tác từ trường không tiếp xúc vật lý trực tiếp, cảm biến triệt tiêu hoàn toàn các nguy cơ mài mòn cơ học, bảo vệ phôi sản phẩm khỏi trầy xước và mang lại tuổi thọ vận hành bền bỉ trường kỳ. Đây là giải pháp linh kiện thay thế và nâng cấp hoàn hảo trong các hệ thống máy công cụ CNC, dây chuyền dập đột cơ khí, robot gá ráp tự động và các môi trường nhà xưởng nặng dồi dào tác nhân ô nhiễm như dầu nhớt, bụi bặm hay hóa chất cắt gọt kim loại.

NGUYÊN LÝ CẢM ỨNG TỪ TRƯỜNG VÀ ƯU THẾ MIỄN NHIỄM MÔI TRƯỜNG KHẮC NGHIỆT
Cảm biến vận hành dựa trên định luật cảm ứng điện từ trường tần số cao. Lõi cuộn dây đặt tại mặt trước cảm biến liên tục phóng ra một trường điện từ xoay chiều biên độ lớn hướng vào không gian quét. Khi có bất kỳ vật thể kim loại nào di chuyển tịnh tiến vào vùng điện từ này, dòng điện xoáy (Eddy Current) sẽ lập tức sinh ra trên bề mặt vật thể, hấp thụ một phần năng lượng và làm suy giảm biên độ dao động của mạch tạo từ trường bên trong cảm biến. Hệ thống vi mạch IC tích hợp sẽ đo lường sự sụt giảm này để chuyển đổi logic trạng thái ngõ ra điện áp cấp về PLC.
Do đặc tính bản chất chỉ tương tác trực tiếp với vật liệu có tính chất dẫn điện/từ tính, Leuze IS218MM/4NO-8N0 sở hữu khả năng "miễn nhiễm" tuyệt đối trước các tác nhân phi kim loại. Cảm biến hoàn toàn không bị đánh lừa hoặc báo giả tín hiệu khi bề mặt thấu kính bị bao phủ bởi lớp bụi bẩn dày dặn, mạt phôi gỗ, khói mịn, hơi nước ẩm ướt hay dính bám dầu mỡ công nghiệp – những yếu tố vốn là thách thức lớn gây lỗi liên tục ở các dòng cảm biến quang học thông thường.

CẤU TRÚC LẮP LỒI (NON-FLUSH) CHO TẦM QUÉT RỘNG HƠN
Hậu tố phân loại kỹ thuật "8N0" chỉ định rõ ràng đây là dòng cảm biến tiệm cận cấu trúc không lắp âm (Non-flush / Non-embedded mounting, với ký tự N đại diện cho Non-flush). Khác với các dòng lắp chìm bị giới hạn trường từ theo hướng thẳng dòng, phần đầu bọc bằng nhựa công nghiệp cao cấp của IS218MM/4NO-8N0 (nơi phát tán trường điện từ) phải được lắp đặt nhô cao nhô ra hoàn toàn khỏi bề mặt của đồ gá hoặc giá đỡ bằng kim loại xung quanh. Sự phân định cơ học này ngăn chặn hiện tượng từ trường bị triệt tiêu sớm bởi khung máy gá đặt (pre-damping), tạo điều kiện cho từ trường điện từ tỏa rộng ra không gian theo hình nón. Nhờ đó, thiết bị đạt được khoảng cách phát hiện danh định (Sn) ấn tượng lên đến 8 mm (đo trên tấm thép chuẩn Fe360), vượt trội hơn hẳn so với các phiên bản lắp chìm cùng kích thước thân M18.

HIỆU SUẤT ĐÓNG CẮT CÔNG NGHIỆP VÀ MẠCH ĐIỆN TỬ BẢO VỆ TOÀN DIỆN
- Tín hiệu ngõ ra PNP Thường Mở (Normally Open - NO): Ở trạng thái tĩnh không có vật thể kim loại, mạch ngõ ra khóa hoàn toàn (Output OFF). Ngay khi cấu kiện kim loại đi vào vùng từ trường hoạt động an toàn (khoảng làm việc tối ưu từ 0 đến 6.5 mm), Transistor PNP lập tức đóng mạch xuất dòng điện áp dương cấp thẳng về module Input của PLC hoặc kích rơ-le trung gian. Chuẩn tín hiệu 4NO này mang lại tính tương thích cực kỳ cao với hầu hết phần cứng tủ điện tiêu chuẩn công nghiệp hiện nay.
- Kết cấu cáp đúc liền thân nguyên khối bền bỉ: Mã sản phẩm kết thúc ở hậu tố "8N0" (không chứa các ký hiệu giắc cắm như -S12) biểu thị thiết bị sử dụng phương pháp kết nối cáp điện 3 lõi đúc liền trực tiếp vào thân máy. Cấu trúc này tạo thành một khối kín hoàn toàn, triệt tiêu 100% hiện tượng nước hay dầu làm mát thâm nhập thông qua hiện tượng mao dẫn dây dẫn, giúp bảo vệ vi mạch IC bên trong an toàn tuyệt đối. Thân vỏ làm từ đồng thau mạ Niken cứng cáp (mã MM), chịu được lực siết ren lớn khi lắp đặt và chống va đập cơ học tốt. Chuẩn bảo vệ IP67 cùng dải nhiệt độ hoạt động dẻo dai từ -25°C đến +70°C đảm bảo thiết bị hoạt động bền bỉ, trường kỳ trong các môi trường công nghiệp nặng khắc nghiệt nhất.

THÔNG SỐ ĐO LƯỜNG VÀ HIỆU SUẤT PHÁT HIỆN
- Loại thiết bị: Cảm biến tiệm cận cảm ứng (Inductive Switch / Proximity Sensor)
- Dòng sản phẩm đại diện: Series IS 218 Lineup
- Kiểu lắp đặt hình học cơ học: Lắp lồi / Không lắp âm phẳng (Non-flush / Non-embedded mounting)
- Khoảng cách phát hiện danh định (Nominal sensing distance Sn): 8 mm (Khảo sát tiêu chuẩn trên tấm thép từ tính Fe360)
- Khoảng cách vận hành an toàn đảm bảo (Operating distance Sa): 0 mm đến 6.48 mm
- Hệ số suy giảm dải cự ly theo chất liệu (Correction factors): Khoảng cách bắt Sn = 8mm áp dụng cho sắt/thép tiêu chuẩn. Các vật liệu phi từ tính hoặc dẫn điện kém như Nhôm, Đồng, Inox sẽ làm giảm cự ly quét thực tế theo hệ số quy định của hãng.

THÔNG SỐ ĐIỆN VÀ ĐẶC TÍNH TÍN HIỆU NGÕ RA
- Điện áp nguồn cung cấp (Supply Voltage UB): 10 ... 30 V DC (Bao gồm mạch bảo vệ chống ngược cực nguồn)
- Độ gợn sóng điện áp cho phép (Residual ripple): 0 ... 20%
- Dòng điện tiêu thụ không tải: ≤ 10 mA
- Dòng điện tải ngõ ra tối đa (Max. output current): 200 mA
- Điện áp rơi khi đóng cắt Transistor (Voltage drop): ≤ 2 V
- Số lượng ngõ ra: 1 ngõ ra kỹ thuật số (Digital Output)
- Kiểu cấu hình cấu trúc Transistor: PNP
- Chế độ trạng thái logic ngõ ra: NO (Normally Open - Thường Mở)
- Hệ thống mạch an toàn điện tích hợp: Bảo vệ chống đoản mạch đầu ra (Short-circuit protection), bảo vệ chống đảo ngược cực nguồn cung cấp.

GIAO DIỆN KẾT NỐI VÀ HIỂN THỊ TRẠNG THÁI
- Kiểu kết nối điện: Dây cáp điện đúc liền thân máy (Cable) ngăn ngừa nước mao dẫn
- Chiều dài dải dây cáp tiêu chuẩn: 2 mét
- Số lượng lõi dây dẫn: 3 lõi (3-wire)
- Vật liệu lớp vỏ bọc dây cáp: Nhựa PVC cách điện dẻo dai chống chịu dầu mỡ
- Sơ đồ phân bổ màu dây đấu nối tiêu chuẩn:
  + Dây Nâu (Brown): Nguồn cấp cực dương hệ thống (+10 ... 30 V DC)
  + Dây Xanh dương (Blue): Nguồn cấp cực âm hệ thống (0V / GND)
  + Dây Đen (Black): Ngõ ra tín hiệu số PNP Transistor
- Cơ cấu hiển thị chỉ báo: Tích hợp 1 đèn LED trạng thái quang ở đuôi cảm biến báo trạng thái nhận diện mục tiêu kim loại trực quan.

THÔNG SỐ CƠ KHÍ VÀ KẾT CẤU VẬT LIỆU
- Kiểu dáng cấu trúc hình học: Thân hình trụ tròn có tiện ren bề mặt (Cylindrical M18)
- Kích thước đường kính ren cơ học: M18 × 1 mm
- Chiều dài tổng thể thân vỏ máy: 52 mm
- Vật liệu chế tạo vỏ máy (Housing): Đồng thau mạ Niken cứng cáp (Nickel-plated brass)
- Vật liệu bề mặt đầu bọc cảm biến (Sensing face): Nhựa công nghiệp chịu lực chất lượng cao

TIÊU CHUẨN MÔI TRƯỜNG VÀ CHỨNG NHẬN AN TOÀN
- Tiêu chuẩn bảo vệ vỏ ngoài quốc tế: IP67 (Kháng bụi bẩn thâm nhập hoàn toàn và chống thấm nước ngấm tạm thời)
- Cấp bảo vệ an toàn điện: Class II
- Nhiệt độ môi trường vận hành liên tục: -25°C đến +70°C
- Nhiệt độ môi trường bảo quản/lưu kho: -25°C đến +70°C
- Chứng nhận kiểm định chất lượng quốc tế: cULus certified, đáp ứng nghiêm ngặt tiêu chuẩn kiểm định cảm biến công nghiệp toàn cầu IEC 60947-5-2.
