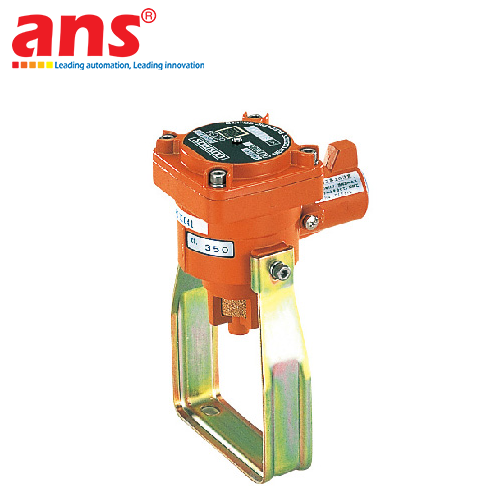

CỤM CẢM BIẾN CẢNH BÁO RÒ RỈ KHÍ GAS CÔNG NGHIỆP NEW COSMOS ELECTRIC EP-2A-C1C10 (PART CODE: Y4550-C1C10)

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
New Cosmos Electric EP-2A-C1C10 (Mã đặt hàng Part Code: Y4550-C1C10) là hệ thống cụm thiết bị cảm biến đo lường và cảnh báo rò rỉ khí gas phòng nổ phân khúc công nghiệp hạng nặng, được nghiên cứu, phát triển và chế tạo nguyên khối 100% tại Nhật Bản bởi tập đoàn công nghệ đo lường khí hóa chất danh tiếng New Cosmos Electric. Thiết bị đóng vai trò là "mắt thần" giám sát liên tục tại hiện trường, sở hữu cấu trúc bảo vệ chống cháy nổ nghiêm ngặt giúp vận hành an toàn tuyệt đối trong những môi trường nhà xưởng có mức độ rủi ro kích nổ cao. Thành phần cốt lõi cấu thành nên sức mạnh của cụm cảm biến này là đầu dò cảm biến (Sensor Head) mã hiệu PD-2DC cao cấp. Sự đồng bộ hoàn hảo giữa hệ thống buồng khuếch tán khí chuẩn, mạch điện tử cân bằng và kết cấu cơ khí rugged biến EP-2A-C1C10 thành tuyến phòng thủ đầu tiên không thể thay thế, bảo vệ tính mạng con người và cơ sở vật chất của doanh nghiệp trước các nguy cơ thảm họa cháy nổ khí gas dồi dào trong các khu vực lò hơi, trạm chiết nạp gas, nhà máy lọc hóa dầu và hệ thống năng lượng sinh học Biogas.

PHÂN TÍCH NGUYÊN LÝ LÕI MẠCH CẦU WHEATSTONE VÀ ĐẦU DÒ SENSING HEAD PD-2DC
Trái tim vận hành của đầu dò cảm biến PD-2DC là phương pháp xúc tác đốt cháy (Catalytic Combustion Principle) tích hợp cấu trúc mạch cầu Wheatstone đối xứng độ chính xác cao. Bên trong buồng đo, cảm biến thiết lập một cặp sợi dây dòng điện gồm phần tử đo tích hợp chất xúc tác và phần tử bù trừ nhiệt độ môi trường. Sợi dây chất liệu Bạch kim (Platinum) cao cấp được nung nóng liên tục bằng một dòng điện định mức ổn định.
- Khi xảy ra sự cố rò rỉ, khí Methane (CH4) khuếch tán qua màng lọc bọc kín vào bên trong buồng đo và tiếp xúc trực tiếp với lớp chất xúc tác đặc hiệu trên bề mặt sợi dây bạch kim. Ngay lập tức, một phản ứng oxy hóa đốt cháy ở cấp độ vi mô, không tạo ra ngọn lửa (flameless micro-combustion) diễn ra, giải phóng một nhiệt lượng cục bộ làm gia tăng nhiệt độ của sợi dây bạch kim.
- Nhiệt độ tăng lên kéo theo sự thay đổi tuyến tính về giá trị điện trở bên trong dây dẫn bạch kim, phá vỡ trạng thái cân bằng điện áp ban đầu của cấu trúc mạch cầu Wheatstone. Mạch điện tử tích hợp sẽ đo lường độ lệch điện áp sụt giảm này một cách cực kỳ chi tiết, phân tích dữ liệu và quy đổi chính xác thành dải nồng độ phần trăm từ 0 đến 100% LEL với độ tuyến tính hoàn hảo, phản hồi nhanh chóng và sai số biên độ gần như bằng không.

TIÊU CHUẨN PHÒNG NỔ (EXPLOSION-PROOF) CẤP ĐỘ NẶNG d2G4 VÀ TỦ TRUNG TÂM TẬP TRUNG
Vì nhiệm vụ cốt lõi của thiết bị là đo lường trực tiếp các loại khí có nguy cơ kích nổ cao, bản thân cụm cảm biến EP-2A-C1C10 bắt buộc phải tuân thủ các quy chuẩn an toàn điện khắt khe nhất để không bao giờ trở thành tác nhân phát hỏa dây chuyền. Cụm đầu dò được bao bọc bởi một lớp vỏ bảo vệ bằng hợp kim đúc nguyên khối cực kỳ dày dặn và chắc chắn, đáp ứng đầy đủ tiêu chuẩn phòng nổ công nghiệp d2G4 (hoặc các tiêu chuẩn chống cháy nổ tương đương của Nhật Bản). Kết cấu cơ khí rugged này đảm bảo rằng: nếu xảy ra sự cố chập mạch, quá dòng hoặc sinh tia lửa điện nội tại bên trong vi mạch cảm biến, lớp vỏ hợp kim dày này sẽ kìm hãm hoàn toàn áp lực và ngọn lửa của vụ nổ ở không gian bên trong vỏ, dập tắt nguồn nhiệt và tuyệt đối không cho tia lửa thoát ra ngoài môi trường đang dày đặc khí gas rò rỉ xung quanh. Tín hiệu đo sau đó được truyền dẫn dẻo dai dưới dạng dòng điện/điện áp an toàn về hệ thống tủ hiển thị cảnh báo trung tâm (như dòng tủ NV-120 Series hoặc NV-100) đặt tại phòng trực ban.

NGUYÊN TẮC LẮP ĐẶT BẮT BUỘC ĐỐI VỚI KHÍ METHANE (CH4) THEO KHÔNG GIAN HÌNH HỌC
Việc thi công và xác định vị trí gá đặt cảm biến tại hiện trường phải tuân thủ nghiêm ngặt các đặc tính vật lý của khí mục tiêu Methane (CH4). Bản chất vật lý quan trọng nhất của khí CH4 là có tỷ trọng (vapor density) chỉ khoảng 0.55 – nhẹ hơn không khí rất nhiều. Do đó, khi xuất hiện sự cố rò rỉ từ đường ống, khí CH4 sẽ nhanh chóng bốc thẳng lên cao theo phương thẳng đứng và tích tụ đậm đặc tại các khu vực sát trần nhà hoặc mái che nhà xưởng.
- Vị trí gá gỡ bắt buộc: Đầu dò cảm biến phải được treo trên cao, khoảng cách lắp đặt lý tưởng là cách trần nhà hoặc điểm cao nhất của mái che từ 10 đến 30 cm. Tâm quét của đầu dò phải hướng trực diện ngay phía trên các khu vực có nguy cơ rò rỉ cao như cụm van điều áp, khớp nối mặt bích đường ống dẫn khí, hoặc buồng đốt lò hơi Boiler.
- Chống chỉ định thi công sai quy chuẩn: Tuyệt đối không được gá đặt cảm biến này ở sát mặt đất, chân tường hoặc các hố sâu (vị trí thấp chỉ dành riêng cho các loại khí nặng hơn không khí như khí gas dân dụng LPG / Butane / Propane). Đồng thời, cần tránh lắp đặt cảm biến trực tiếp trước cửa gió của hệ thống điều hòa, quạt thông gió hoặc các luồng khí động học mạnh, vì luồng gió cưỡng bức sẽ thổi bay lượng khí rò rỉ, làm loãng cục bộ nồng độ khí và khiến cảm biến không thể đo lường chính xác thực trạng nguy hiểm.

HƯỚNG DẪN BẢO TRÌ, HIỆU CHUẨN ĐỊNH KỲ VÀ CẢNH BÁO "NGỘ ĐỘC CẢM BIẾN"
- Nguy cơ ngộ độc hóa chất phần tử đo (Sensor Poisoning): Các dòng cảm biến quang học hoạt động theo nguyên lý xúc tác đốt cháy rất nhạy cảm với các hợp chất bay hơi chứa Silicon (như keo silicon, chất bôi trơn silicon, dung môi làm sạch), hơi chì, phốt-pho hoặc lưu huỳnh. Khi các phân tử này thâm nhập vào buồng đo, chúng sẽ bám dính, bao phủ và làm tê liệt lớp chất xúc tác trên bề mặt sợi dây bạch kim, khiến cảm biến bị "mù" hoàn toàn (mất hoàn toàn độ nhạy bén với khí gas). Do đó, trong quá trình thi công và vận hành, nghiêm cấm sử dụng các bình xịt hóa chất, keo dán silicon hoặc chất tẩy rửa quanh khu vực đặt đầu dò.
- Chu trình hiệu chuẩn định kỳ (Calibration): Để đảm bảo hệ thống an toàn công nghiệp luôn sẵn sàng kích hoạt chính xác, cụm cảm biến EP-2A-C1C10 cần được bảo trì định kỳ. Kỹ sư hệ thống cần tiến hành bơm mẫu khí chuẩn (Test Gas) với nồng độ xác định từ 6 tháng đến 1 năm một lần để kiểm tra độ trôi dòng, hiệu chuẩn lại dải đo và xác nhận lại các điểm báo động kích hoạt (Alarm setpoints), đảm bảo hệ thống luôn đo lường với hiệu suất cao nhất.

THÔNG SỐ ĐO LƯỜNG VÀ ĐẶC TÍNH QUANG HỌC
- Hãng sản xuất chế tạo: New Cosmos Electric Co., Ltd (Nhật Bản)
- Model thiết bị cấu thành: EP-2A-C1C10
- Mã số đặt hàng quản lý (Part Code): Y4550-C1C10
- Mã hiệu đầu dò cảm biến tích hợp: PD-2DC (Sensor Head)
- Khí mục tiêu phát hiện (Target Gas): Khí Methane (CH4) / Thành phần chính của CNG, LNG, Biogas
- Tỷ trọng khí mục tiêu (Vapor Density): ~0.55 (Nhẹ hơn không khí, bay lên cao)
- Nguyên lý đo lường mạch điện: Xúc tác đốt cháy (Catalytic Combustion) tích hợp mạch cầu Wheatstone cân bằng
- Dải đo tiêu chuẩn (Full Scale): 0 ... 100% LEL (Phần trăm giới hạn cháy nổ dưới)
- Độ tuyến tính dải đo: Hoàn hảo trên toàn dải quét từ 0% đến 100% LEL

THÔNG SỐ ĐIỆN VÀ TƯƠNG THÍCH HỆ THỐNG
- Điện áp nguồn cung cấp: Điện áp một chiều (DC), cung cấp trực tiếp từ hệ thống tủ điều khiển cảnh báo trung tâm
- Loại tín hiệu truyền tải: Tín hiệu truyền dẫn chuyên dụng công nghiệp, chống nhiễu đường truyền khoảng cách xa
- Thiết bị tương thích cấu hình trực tiếp: Các dòng bộ hiển thị / tủ điều khiển cảnh báo trung tâm chuyên dụng của hãng New Cosmos Electric (Tiêu biểu như Series NV-120, Series NV-100 và các hệ thống tủ giám sát đa kênh liên tục).

TIÊU CHUẨN LẮP ĐẶT VÀ KHUYẾN NGHỊ THI CÔNG
- Vị trí lắp đặt theo phương đứng: Treo trên cao, cách trần nhà hoặc mái che từ 10 cm đến 30 cm
- Vị trí lắp đặt theo mặt bằng: Ngay phía trên cụm van điều áp, khớp nối đường ống dẫn khí, hoặc buồng đốt lò hơi Boiler
- Chống chỉ định vị trí: Không lắp sát mặt đất, hố sâu; Không lắp trực tiếp trước cửa gió điều hòa hoặc quạt thông gió cưỡng bức có luồng khí mạnh.

THÔNG SỐ MÔI TRƯỜNG, CƠ KHÍ VÀ CHỨNG NHẬN PHÒNG NỔ
- Tiêu chuẩn phòng nổ đạt được (Explosion-Proof Rating): Đạt chuẩn d2G4 (Tiêu chuẩn chống cháy nổ khắt khe của Nhật Bản cho thiết bị điện)
- Cơ cấu thân vỏ bảo vệ: Hợp kim đúc nguyên khối siêu dày, chịu áp lực nổ nội tại, dập tắt nguồn nhiệt ngăn cháy lan ra môi trường chứa gas bên ngoài
- Vật liệu chế tạo: Hợp kim kim loại đúc rugged chịu va đập công nghiệp, mặt màng lọc sinter ngăn hạt bẩn
- Chuẩn bảo vệ vỏ ngoài quốc tế: IP67 (Kháng bụi bẩn tuyệt đối và chống ngấm nước thâm nhập)
- Chu kỳ bảo trì và hiệu chuẩn khuyến nghị: Kiểm tra bằng khí chuẩn (Test Gas) định kỳ từ 6 tháng đến 1 năm một lần
- Tác nhân gây hại cần tránh (Sensor Poisoning Agents): Keo silicon, chất bôi trơn silicon, dung môi làm sạch chứa silicon, hơi chì, lưu huỳnh, phốt-pho.
- Nguồn gốc xuất xứ cơ học (Origin): 100% Japan (Nhật Bản)
