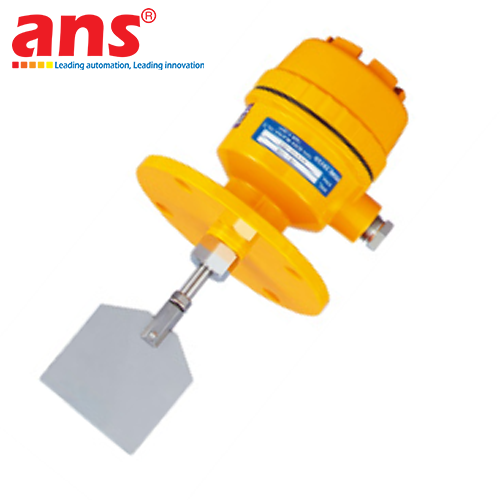

Cảm biến báo mức cánh xoay DC 24V Towa Seiden DPL-100 chính hãng Nhật Bản

Cảm biến báo mức dạng cánh xoay Towa Seiden DPL-100 (Model: DPL-100 DC24V Rotary Paddle Level Switch) do tập đoàn Towa Seiden Industrial Co., Ltd. (Nhật Bản) sản xuất là giải pháp đo mức giới hạn (Point Level Detection) chuyên dụng cho các hệ thống tự động hóa công nghiệp hiện đại. Điểm cốt lõi làm nên sự khác biệt của model DPL-100 so với dòng PRL-100 truyền thống là cấu hình cấp nguồn vận hành bằng dòng điện một chiều DC 24V. Điều này cho phép cảm biến đấu nối trực tiếp vào các khối nguồn điều khiển công nghiệp 24VDC của PLC, rơ-le an toàn và hệ thống DCS mà không cần bổ sung các đường dây cấp nguồn xoay chiều AC 110V/220V nguy hiểm, đảm bảo an toàn điện tối đa cho kỹ thuật viên bảo trì và tương thích hoàn hảo với các tiêu chuẩn thiết kế tủ điện hiện đại.

Về mặt cơ học, Towa Seiden DPL-100 sở hữu kết cấu lắp đặt dạng mặt bích tiêu chuẩn công nghiệp Nhật Bản JIS 5K65A (vật liệu hợp kim nhôm đúc hoặc tùy chọn thép không gỉ SUS304), mang lại độ cứng vững cơ học vượt trội khi gá đặt ngang hông vách silo hoặc lắp thẳng đứng từ nóc bồn chứa. Trục truyền động và cụm cánh gạt kích thước tiêu chuẩn W-1 (80 x 80 mm) đều được gia công từ thép không gỉ SUS304 nguyên khối, có khả năng chịu mài mòn cơ học cao, chống biến dạng dưới áp lực vật liệu và không gây thôi nhiễm bẩn cho các dòng nguyên liệu hạt nhựa kỹ thuật, bột thực phẩm hay dược phẩm.

Nguyên lý hoạt động của Towa Seiden DPL-100 ứng dụng cơ cấu phản lực mô-men xoắn kết hợp cơ chế ngắt nguồn motor tự động độc quyền của Towa Seiden:
- Ở trạng thái bình thường (mức bột hạt chưa chạm cánh đo): Động cơ DC bên trong dẫn động trục quay và cánh xoay đảo đều liên tục trong lòng bồn ở vận tốc chậm (khoảng 1 vòng/phút).
- Khi vật liệu dâng cao chạm vào cánh đo: Lực cản của khối bột hạt làm cánh xoay ngừng quay. Lúc này, phản lực cơ học làm cụm động cơ tự động xoay nhẹ trên trục treo của nó, kích hoạt công tắc hành trình microswitch. Tiếp điểm SPDT (công suất chịu tải 250V AC, 5A / 30V DC, 3A) chuyển đổi trạng thái để truyền tín hiệu cảnh báo mức đầy về PLC, ngắt bơm cấp hoặc dừng vít tải; đồng thời cơ cấu ngắt thứ hai sẽ tự động cắt hoàn toàn nguồn điện DC cấp vào cuộn dây motor. Nhờ tính năng tự ngắt thông minh này, motor không bao giờ bị quá nhiệt hay cháy cuộn dây dù bị vùi ngập lâu ngày trong khối vật liệu nặng.
- Khi mức vật liệu hạ thấp (cánh gạt được giải phóng lực cản): Lò xo đàn hồi hồi vị động cơ về vị trí ban đầu, tiếp điểm microswitch hoàn nguyên trạng thái và nguồn điện DC tự động cấp lại cho động cơ để tiếp tục chu trình quay.

Hộp đấu nối phía trên được đúc từ hợp kim nhôm áp lực cao (Aluminum Diecast ADC12) phủ sơn tĩnh điện công nghiệp, đạt cấp độ bảo vệ chống bụi và nước đạt chuẩn IP65, vận hành ổn định trong môi trường nhà máy nhiều bụi bặm và rung lắc cơ học liên tục. Với độ tin cậy cơ học thuần túy, không bị ảnh hưởng bởi độ ẩm, độ tĩnh điện hay bụi bám dính trên que đo, Towa Seiden DPL-100 là sự lựa chọn tối ưu cho các nhà máy hiện đại.

• Hãng sản xuất: Towa Seiden Industrial Co., Ltd.
• Xuất xứ: Nhật Bản (Japan)
• Mã model sản phẩm đầy đủ: Towa Seiden DPL-100
• Dòng sản phẩm: Cảm biến báo mức cánh xoay công nghiệp nguồn DC 24V (DC24V Rotary Paddle Level Switch)
• Điện áp nguồn cấp danh định: 24 V DC (Dải dao động cho phép ±10%)
• Công suất tiêu thụ điện: Khoảng 2.0 W đến 3.0 W
• Tốc độ quay của cánh đo: Khoảng 1.0 vòng/phút (1 RPM)
• Nguyên lý đo: Cơ điện cánh xoay ngắt mô-men xoắn tự động (Rotary paddle with automatic motor cut-off)
• Tiếp điểm ngõ ra điều khiển: 1 tiếp điểm vi sai chuyển mạch SPDT (Single-Pole Double-Throw)
• Công suất định mức tiếp điểm: 250V AC, 5A (Tải thuần trở) / 30V DC, 3A
• Tỷ trọng vật liệu đo áp dụng: Từ 0.2 g/cm³ trở lên (Tùy chọn cánh đo đa cánh độ nhạy cao cho vật liệu siêu nhẹ)
• Phương thức lắp đặt cơ khí: Mặt bích tiêu chuẩn JIS 5K65A (Đường kính ngoài khoảng 155 mm, 4 lỗ bu-lông)
• Chiều dài trục cắm tiêu chuẩn (L): 150 mm (Tính từ mặt bích đến đầu cánh đo) hoặc tùy chọn nối dài 200 mm, 300 mm, 500 mm
• Cấu hình cánh đo tiêu chuẩn: Cánh đơn dạng W-1 (kích thước bản cánh 80 x 80 mm)
• Vật liệu phần tiếp xúc môi chất (Wetted Parts):
  - Trục quay và cánh gạt: Thép không gỉ SUS304 (Inox 304) hoặc tùy chọn SUS316
  - Mặt bích: Hợp kim nhôm đúc (Aluminum Casting) hoặc thép không gỉ SUS304
  - Phớt chặn kín bụi trục: Cao su Nitrile chịu mài mòn (NBR) hoặc phớt làm kín chuyên dụng
• Vật liệu thân vỏ hộp đấu nối: Hợp kim nhôm đúc áp lực cao (Aluminum Diecast ADC12)
• Dải nhiệt độ làm việc của môi chất trong bồn: -10°C đến +70°C
• Dải nhiệt độ môi trường quanh thân vỏ: -10°C đến +55°C
• Áp suất làm việc danh định trong bồn: Tối đa 196 kPa (khoảng 2.0 bar / áp suất khí quyển)
• Cấp bảo vệ chống bụi và nước: IP65 (theo tiêu chuẩn quốc tế IEC/EN 60529)
• Trọng lượng tịnh: Khoảng 3.2 kg (tùy thuộc chiều dài que đo)
