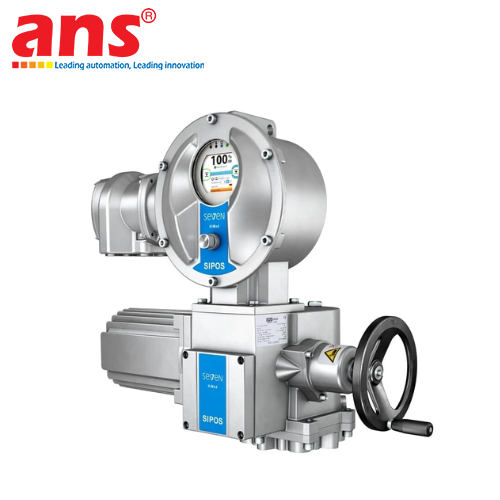

BỘ TRUYỀN ĐỘNG ĐIỆN ĐA VÒNG TÍCH HỢP BIẾN TẦN SIPOS AKTORIK 2SA5021-5EE00-4BA3-Z

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
SIPOS Aktorik 2SA5021-5EE00-4BA3-Z (đi kèm tổ hợp mã cấu hình tùy chọn nhà máy B58 + C50) là dòng thiết bị bộ truyền động điện đa vòng tích hợp biến tần phân khúc hạng nặng (Heavy-duty Multi-turn Electric Actuator), thuộc dòng sản phẩm kinh điển SIPOS 5 Flash (nay được kế thừa bởi Series SIPOS Seven) được phát triển bởi tập đoàn công nghệ truyền động van công nghiệp danh tiếng SIPOS Aktorik (Đức, hiện nay thương hiệu sáp nhập độc quyền thuộc sở hữu của tập đoàn toàn cầu AUMA). Tiền thân mã hiệu 2SA5... sở hữu gốc gác kỹ thuật cốt lõi từ mảng tự động hóa và truyền động cao cấp của Siemens trước khi tách độc lập thành thực thể SIPOS, thừa hưởng trọn vẹn tư duy chế tạo vi mạch siêu bền bỉ. Thiết bị gá đặt cấu hình "EU/China Origin" được lắp ráp nguyên khối tại tổng nhà máy ở Đức hoặc cơ sở liên doanh chiến lược của hãng tại Trung Quốc theo quy trình kiểm định chất lượng toàn cầu, đồng bộ 100% về thông số vật liệu. Đây là giải pháp công nghệ đỉnh cao chuyên dụng để tự động hóa chu trình đóng/mở điều tiết các dòng van cổng (Gate Valve), van cầu (Globe Valve) đường kính khổng lồ, hoặc phối ghép linh hoạt cùng các cụm hộp số phụ giảm tốc (Gearboxes) để kéo hệ thống van bướm (Butterfly Valve), van bi (Ball Valve) áp lực cao trong các nhà máy nhiệt điện, điện khí, hạ tầng cấp thoát nước đô thị và tuyến ống dẫn dầu khí quốc gia.

CÔNG NGHỆ BIẾN TẦN TÍCH HỢP (BUILT-IN FREQUENCY CONVERTER) ĐIỀU KHIỂN TỐC ĐỘ LINH HOẠT
Vũ khí công nghệ tối tân tạo nên vị thế độc tôn của dòng thiết bị SIPOS chính là việc tích hợp sẵn một bộ Biến tần kỹ thuật số thông minh (Built-in Frequency Converter) ngay bên trong khoang điện tử mạch nguồn. Khác biệt hoàn toàn với các dòng bộ truyền động truyền thống sử dụng khởi động từ ON/OFF thô bạo làm motor chạy giật cục ở một tốc độ cố định, công nghệ biến tần mang lại khả năng kiểm soát chu trình chuyển động dẻo dai:
- Khởi động và dừng mềm (Soft Start / Soft Stop): Thiết bị cho phép lập trình thay đổi vận tốc quay linh hoạt. Khi van di chuyển ở giữa hành trình, motor tăng tốc tối đa để rút ngắn thời gian đóng mở. Tuy nhiên, khi cửa van tiến lại gần vị trí điểm cắt đóng kín (Seat area), bộ biến tần sẽ chủ động hạ tần số dòng, giảm tốc độ quay của ty van xuống mức vi mô cực thấp, ép chặt đĩa van vào bệ đỡ một cách êm ái. Cơ chế cơ học này triệt tiêu hoàn toàn hiện tượng "búa nước" (Water Hammer) – hiện tượng sóng xung kích áp suất chất lỏng phản hồi đột ngột gây nứt vỡ đường ống và phá hủy các khớp nối mặt bích ngầm.
- Dòng khởi động cực thấp: Chu trình đề ba biến tần giúp dòng khởi động (Inrush Current) luôn nằm dưới ngưỡng dòng định mức tối đa. Đặc tính này giúp loại bỏ hoàn toàn các hiện tượng sụt áp lưới điện nội bộ của nhà máy, giảm tải nhiệt lượng sinh ra trên cuộn dây động cơ và bảo vệ an toàn dẻo dai cho hệ thống Aptomat, khởi động từ của tủ điện.

HỆ THỐNG PHÂN LOẠI TÙY CHỌN MỞ RỘNG ĐẶC HIỆU "-Z" (B58 + C50)
Ký tự tail "-Z" ở cuối chuỗi Model mã hóa cho cấu hình phần cứng đặc hiệu đã được cá nhân hóa chế tạo trực tiếp từ nhà máy theo các quy chuẩn kỹ thuật cao cấp của dự án công nghiệp nặng:
- Tùy chọn Option B58 (Nâng cấp mạch điều khiển điện tử): Thể hiện trạm truyền động được cấy thêm bo mạch vi xử lý nâng cao mở rộng, tích hợp sẵn các card truyền thông bus công nghiệp chuẩn Profibus DP, Modbus RTU hoặc hệ thống module Rơ-le phản hồi trạng thái logic dồi dào, cho phép kết nối telemetry hai chiều thời gian thực về hệ điều khiển DCS Siemens SIMATIC PCS 7 của phòng điều khiển trung tâm.
- Tùy chọn Option C50 (Nâng cấp bảo vệ cơ khí cơ học môi trường): Quy định lớp vỏ thiết bị được xử lý bề mặt bằng công nghệ sơn phủ Epoxy nhiều lớp đặc biệt độ bền cao (Offshore coating), kháng sương muối và hóa chất ăn mòn, đồng thời hệ thống gioăng phớt bọc kín được nâng cấp lên tiêu chuẩn bảo vệ tối cao IP68, cho phép cỗ máy chịu đựng hoàn hảo chu trình ngâm nước sâu dài ngày mà không gây ảnh hưởng tới vi mạch IC số bên trong.

MÔ-MEN XOẮN KHỔNG LỒ TỪ NGUỒN CƠ KHÍ 400 VAC 3 PHA VÀ BẢNG ĐIỀU KHIỂN CỤC BỘ KHÔNG TIẾP XÚC
Bộ truyền động điện SIPOS 2SA5021-5EE00-4BA3-Z sử dụng nguồn điện áp công nghiệp mạnh mẽ 400 VAC - 3 Pha, tần số 50 Hz. Dòng điện 3 pha phối hợp cùng hệ biến tần sinh ra xung lực mô-men xoắn (Torque Limit) khổng lồ, dễ dàng bứt phá và vặn mở các trục ty van kích thước lớn bị bó kẹt, hoen rỉ do nhiều năm không vận hành hằng ngày – một bài toán bất khả thi đối với các dòng mô-tơ điện 1 pha thông thường. Để phục vụ công tác căn chỉnh thực địa hiện trường, mặt trước thiết bị trang bị một Trạm điều khiển cục bộ (Local Control Station) ứng dụng công nghệ kết nối cơ học không tiếp xúc xuyên thân vỏ (Non-intrusive design). Kỹ thuật viên bảo trì chỉ cần thao tác xoay nhấn núm chọn chế độ và công tắc từ tính để thiết lập điểm giới hạn hành trình (Limit switches) trực quan thông qua màn hình hiển thị điện tử LCD sắc nét mà hoàn toàn không cần khoét mở nắp hộp điện tử, ngăn chặn tuyệt đối nguy cơ hơi ẩm thâm nhập gây hỏng hóc vi mạch. Động cơ cũng được tích hợp các phần tử cảm biến nhiệt thông minh, tự động ngắt đóng ngắt mạch bảo vệ an toàn khi nhiệt độ cuộn dây vượt ngưỡng an toàn do quá tải cơ học.

THÔNG SỐ ĐIỆN VÀ HIỆU SUẤT ĐỘNG CƠ
- Hãng sản xuất chế tạo: SIPOS Aktorik (Thành viên tập đoàn AUMA Group - Đức)
- Dòng sản phẩm đại diện: SIPOS 5 Flash Series Lineup
- Model cấu trúc lõi: 2SA5021-5EE00-4BA3
- Mã tùy chọn cấu hình mở rộng tích hợp: -Z (Bao gồm đồng thời hai option mã B58 và C50)
- Kiểu cơ cấu truyền động: Bộ truyền động điện đa vòng tốc độ biến thiên (Variable Speed Multi-turn Electric Actuator)
- Điện áp nguồn cung cấp định mức: 400 V AC (Nguồn điện công nghiệp 3 Pha / 3-phase)
- Tần số dải lưới hoạt động: 50 Hz
- Tính năng điều khiển motor: Tích hợp sẵn bộ Biến tần kỹ thuật số thông minh (Built-in Frequency Converter), hỗ trợ dải tốc độ quay biến thiên dẻo dai.
- Cơ chế bảo vệ nhiệt động cơ: Tích hợp cảm biến nhiệt điện trở nội tại ngắt mạch bảo vệ tức thời khi quá nhiệt quá tải cơ học.

CẤU HÌNH TÙY CHỌN ĐẶC HIỆU MẠNG VÀ CƠ KHÍ (-Z CODED)
- Mã nâng cấp công nghệ B58: Bo mạch mở rộng giao tiếp bus truyền thông công nghiệp cao cấp (Tích hợp Profibus DP / Modbus) và hệ thống module tiếp điểm rơ-le phản hồi tín hiệu trạng thái kép.
- Mã nâng cấp công nghệ C50: Quy chuẩn xử lý bề mặt vỏ sơn phủ Epoxy chuyên dụng chống ăn mòn sương muối biển (Offshore heavy coating) và nâng cấp cấu trúc phớt bọc kín bệ máy lên chuẩn IP68 chống ngấm nước thâm nhập sâu.

THÔNG SỐ CƠ KHÍ VÀ GIAO DIỆN KẾT NỐI VAN
- Giao diện kết nối cơ khí lắp van: Mặt bích cơ học tiêu chuẩn quốc tế ISO 5210 (Chuẩn thiết kế cấu trúc đa vòng Multi-turn)
- Bản chất động lực học dòng: Điều khiển tốc độ biến thiên tuyến tính, lập trình khởi động mềm và dừng mềm (Soft Start / Soft Stop) triệt tiêu hoàn toàn hiện tượng búa nước thủy lực.
- Chu trình vận hành thủ công khẩn cấp: Tích hợp vô lăng tay quay cơ học cơ khí tự động ngắt ly hợp khi chạy điện để bảo vệ an toàn cho người vận hành.
- Loại van tương thích cấu hình trực tiếp: Van cổng (Gate valve), van cầu (Globe valve) hành trình tuyến tính lớn.

GIAO DIỆN ĐIỀU KHIỂN VÀ CHỈ BÁO TRỰC QUAN
- Trạm điều khiển hiện trường: Local Control Station tích hợp sẵn hiển thị trực tiếp trên thân máy vỏ bọc kim loại.
- Phương pháp can thiệp cấu hình: Công nghệ Non-intrusive (Nút nhấn xoay chọn từ tính không tiếp xúc trực xuyên thân vỏ), căn chỉnh điểm giới hạn hành trình không cần mở nắp tủ điện tử.
- Thiết bị hiển thị chỉ báo: Màn hình điện tử tinh thể lỏng LCD hiển thị thời gian thực phần trăm vị trí mở van (%), góc quay, dải lực mô-men và thông số chẩn đoán lỗi hệ thống.

TIÊU CHUẨN MÔI TRƯỜNG VÀ CHỨNG NHẬN TOÀN CẦU
- Tiêu chuẩn bảo vệ vỏ ngoài quốc tế: IP67 tiêu chuẩn (Nâng cấp đồng bộ lên chuẩn IP68 chịu ngập nước sâu thông qua gói tùy chọn cơ khí C50)
- Nguồn gốc xuất xứ cơ học (Origin): Khối liên minh Châu Âu EU (Germany) / Trung Quốc (China Origin) - Chế tạo đồng bộ theo quy chuẩn kỹ thuật Siemens/SIPOS toàn cầu.
- Ứng dụng thực tế phối hợp: Trạm điều khiển van hơi nước áp lực cao nhà máy nhiệt điện, van nước cấp lò hơi, van cửa xả trạm bơm raw water đô thị diện rộng, hệ thống tuyến ống cách ly cách ly dầu khí.
