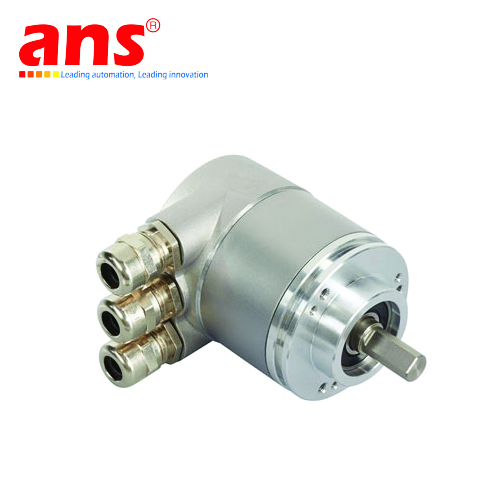

Bộ mã hóa OCD-DPC1B-1212-C10S-H3P Posital Fraba Vietnam

Giao diện

• Giao diện Profibus DP
• Hồ sơ DPV0, DPV1 và DPV2 Lớp 2 (EN50170 + EN50254)
• Bộ nhớ chẩn đoán
• Chức năng thủ công Công tắc chọn địa chỉ 0-99 và điện trở đầu cuối (có nắp kết nối)
• Tính năng Trục tròn
• Tốc độ truyền ≤12 Mbaud
• Thời gian chu kỳ giao diện ≥ 1 ms
• Chức năng lập trình Độ phân giải, hệ số truyền động (độ phân giải vật lý), tỷ lệ vận tốc + bộ lọc, cài đặt trước (điểm không), hướng đếm, công tắc giới hạn, số nút, hướng dẫn, chẩn đoán

Đầu ra

• Trình điều khiển đầu ra Giao diện dữ liệu Profibus, được cách ly bằng điện qua bộ ghép quang
• Dữ liệu điện
• Điện áp cung cấp 10 – 30 VDC
• Tiêu thụ dòng điện ≤ 115 mA @ 10 V DC, ≤ 50 mA @ 30 V DC
• Tiêu thụ điện năng ≤ 1,5 W
• Thời gian khởi động < 1 giây
• Bảo vệ phân cực ngược Có
• Bảo vệ ngắn mạch Có
• EMC: Nhiễu phát ra DIN EN 61000-6-4
• EMC: Miễn nhiễm tiếng ồn DIN EN 61000-6-2
• MTTF 109 năm @ 40 °C

Cảm biến

• Công nghệ Quang học
• Độ phân giải Singleturn 12 bit
• Độ phân giải Multiturn 12 bit
• Công nghệ Multiturn Bánh răng cơ học (không có pin)
• Độ chính xác (INL) ±0,0220° (14 – 16 bit), ±0,0439° (≤13 bit)
• Mã nhị phân
