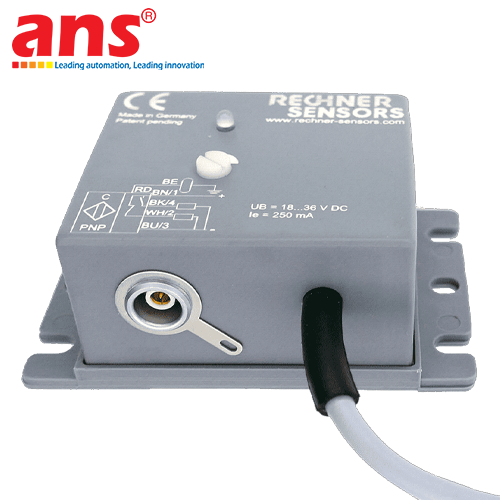

Bộ khuếch đại cảm biến Rechner 498503 KXA-5-1MINI chính hãng Đức | AnhNghiSon

Bộ khuếch đại tín hiệu cảm biến điện dung Rechner Model KXA-5-1MINI-B-P-A-1-Z02-Y90 (Mã đặt hàng định danh: 498503) do tập đoàn Rechner Industrie-Elektronik GmbH (CHLB Đức) trực tiếp nghiên cứu, phát triển và chế tạo, là khối xử lý tín hiệu điện tử chuyên dụng được thiết kế đồng bộ cho các dòng đầu dò cảm biến điện dung không tích hợp mạch khuếch đại (như KXS Series hoặc KAS Series).

Vai trò nòng cốt trong kiến trúc cảm biến tách rời (Remote Sensor System):
Trong các ứng dụng công nghiệp có nhiệt độ làm việc siêu cao (lên tới +250°C) hoặc không gian lắp đặt cực hẹp, đầu dò cơ học (ví dụ: KXS-250-M8 mã 498001) được đưa vào tâm vùng nhiệt, còn bộ khuếch đại KXA-5-1MINI (mã 498503) được bố trí ở môi trường nhiệt độ thường trong tủ điều khiển. Bộ khuếch đại tiếp nhận dao động điện dung cực nhỏ từ đầu dò qua cáp Triax, xử lý lọc nhiễu tần số cao và chuyển đổi thành tín hiệu chuyển mạch công suất PNP rõ ràng, dứt khoát đưa về PLC.

Giải mã cấu hình mã hiệu kỹ thuật 498503 (KXA-5-1MINI-B-P-A-1-Z02-Y90):
- KXA: Dòng bộ tiền khuếch đại điện tử cho cảm biến điện dung rời (Capacitive Amplifier Series).
- 5-1MINI: Kích thước thân khối MINI nhỏ gọn, mạch dao động bên trong được cân chỉnh tối ưu cho các đầu dò cảm biến có đường kính từ 5 mm đến 12 mm (và mở rộng lên đến 18 mm).
- B: Kiểu dáng thân vỏ dạng khối công nghiệp bền bỉ (Block housing).
- P: Ngõ ra bán dẫn chuyển mạch kiểu PNP (dương nguồn).
- A: Chức năng ngõ ra Thường Mở (Normally Open - NO / Antivalent).
- 1: Dải điện áp hoạt động công nghiệp tiêu chuẩn 10 đến 35 VDC.
- Z02: Cáp cấp nguồn và tín hiệu ngõ ra tích hợp sẵn dài 2 mét bọc PVC/PUR dẻo dai.
- Y90: Cổng kết nối đầu dò chuẩn giắc cắm đồng trục/ba lớp Triax Socket Y90, bảo đảm kết nối chống nhiễu tuyệt đối với cáp của đầu dò KXS.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Tương thích tối ưu cho các đầu dò siêu nhỏ: Được tinh chỉnh mạch nạp xả để kết hợp hoàn hảo với các đầu dò ren M5, M8 (như mã 498001), M12 và M18, mang lại độ phân giải nhận biết vật thể cực mịn và độ trễ đóng ngắt thấp nhất.
- Chiết áp tinh chỉnh độ nhạy vi mô 20 vòng (Potentiometer): Cho phép kỹ sư căn chỉnh ngưỡng đóng ngắt với độ chính xác cao, dễ dàng nhận biết các vật liệu có hằng số điện môi cực thấp (như hạt xốp, dầu nhẹ, bột khô) hoặc xuyên qua các vách kính/nhựa mà không bắt nhầm thành bồn.
- Ngõ ra PNP 250 mA bảo vệ toàn diện: Ngõ ra transistor công suất 250 mA mạnh mẽ, tích hợp sẵn mạch bảo vệ chống ngắn mạch (Short-circuit protection), chống đấu ngược cực nguồn cấp (Reverse polarity) và chống sốc xung điện áp cảm ứng.
- Đèn LED hiển thị trực quan 2 trạng thái: Trang bị đèn LED màu vàng báo trạng thái đóng ngắt của tiếp điểm ngõ ra và đèn LED báo nguồn, hỗ trợ kiểm tra và nghiệm thu hệ thống nhanh chóng tại hiện trường.
- Cổng cắm Triax Y90 chuyên dụng: Thiết kế cổng cắm Triax cao cấp giúp triệt tiêu hoàn toàn điện dung ký sinh sinh ra dọc theo chiều dài dây cáp nối, giữ cho điểm chuyển mạch luôn ổn định bất kể nhiệt độ môi trường thay đổi.

Các ngành nghề áp dụng tiêu biểu:
- Ngành chế biến và gia công nhựa: Kết hợp đầu dò KXS đo mức hạt nhựa trong phễu sấy chân không, buồng sấy nhiệt độ cao, cổ nòng máy đùn thổi màng nhựa.
- Ngành đóng gói bao bì & Keo dán: Kiểm soát mức keo nóng chảy nhiệt độ cao (Hot-melt adhesive) trong các bể nấu keo của máy dán thùng carton, máy đóng sách tự động.
- Ngành sản xuất lốp xe & Cao su: Giám sát dải băng cao su nóng sau công đoạn luyện cán hoặc nung lưu hóa.
- Ngành hóa chất & Dược phẩm: Phát hiện mức dung môi, dầu nóng truyền nhiệt trong các lò phản ứng, tháp chưng cất công nghệ cao.

• Hãng sản xuất: Rechner Sensors (Rechner Industrie-Elektronik GmbH)
• Xuất xứ: 100% CHLB Đức (Made in Germany)
• Dòng sản phẩm: Bộ khuếch đại cảm biến điện dung rời KXA Series (Capacitive Amplifier)
• Mã số sản phẩm (Item No.): 498503
• Mã hiệu kỹ thuật: KXA-5-1MINI-B-P-A-1-Z02-Y90
• Đầu dò tương thích: Các dòng đầu dò điện dung Rechner KXS/KAS có đường kính ø5 đến ø12 mm (mở rộng ø18 mm)
• Khả năng phối ghép tiêu biểu: Ghép nối hoàn hảo với đầu dò chịu nhiệt 250°C KXS-250-M8 (Mã 498001)
• Điện áp nguồn cấp hoạt động: 10 đến 35 VDC (Độ gợn sóng tối đa 10%)
• Kiểu tín hiệu ngõ ra: Transistor PNP
• Chức năng tiếp điểm: Thường Mở (NO - Normally Open)
• Dòng tải ngõ ra tối đa: 250 mA
• Độ sụt áp ngõ ra (ở dòng cực đại): ≤ 2.0 VDC
• Dòng điện tiêu thụ không tải: Xấp xỉ 10 mA
• Tần số chuyển đổi đóng ngắt tối đa: 50 Hz
• Hiệu chỉnh độ nhạy: Chiết áp vi chỉnh nhiều vòng (Potentiometer) tích hợp trên thân
• Cổng kết nối đầu dò: Giắc cắm đồng trục Triaxial Socket chuẩn Y90
• Cáp nguồn & tín hiệu ngõ ra: Cáp đúc sẵn dài 2 mét (Mã Z02: 3 x 0.14 mm² hoặc 3 x 0.34 mm²)
• Đèn LED chỉ thị: Đèn LED màu vàng hiển thị trạng thái ngõ ra (Switching state)
• Mạch bảo vệ tích hợp: Bảo vệ chống ngắn mạch, bảo vệ chống quá tải, bảo vệ chống ngược cực nguồn
• Vật liệu thân vỏ: Nhựa kỹ thuật cao cấp chống cháy / Hợp kim nhôm công nghiệp
• Cấp bảo vệ chống xâm nhập: IP67 theo chuẩn EN 60529 (chống bụi bẩn và tia nước áp lực)
• Dải nhiệt độ môi trường làm việc: -25°C đến +70°C (-13°F đến +158°F)
• Kích thước thân vỏ: Thiết kế dạng MINI siêu nhỏ gọn, tiết kiệm không gian lắp đặt
• Tiêu chuẩn chứng nhận: Đạt chuẩn CE, RoHS, WEEE, ISO 9001.
