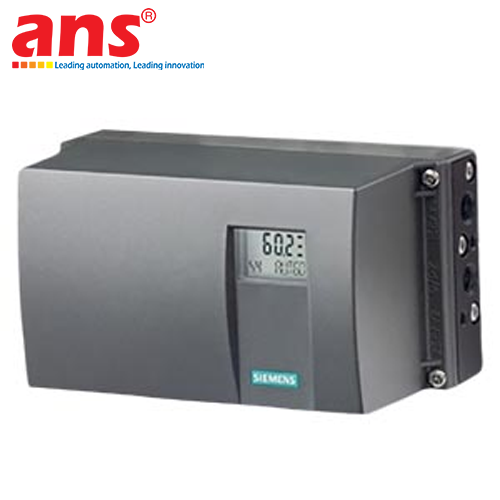

Bộ định vị van khí nén Siemens SIPART PS2 6DR5010-0NG00-0AA0 | AnhNghiSon

Bộ định vị van khí nén điện tử thông minh Siemens SIPART PS2 Model 6DR5010-0NG00-0AA0 do tập đoàn công nghệ Siemens trực tiếp nghiên cứu, phát triển và chế tạo (theo tiêu chuẩn quản lý chất lượng khắt khe tại các tổ hợp sản xuất toàn cầu thuộc EU/China), là giải pháp điều khiển vị trí van công nghiệp chính xác, kinh tế và tiết kiệm năng lượng hàng đầu thế giới.

Giải mã cấu hình kỹ thuật mã hiệu 6DR5010-0NG00-0AA0:
- 6DR50: Dòng SIPART PS2 cấu hình 2 dây (2-wire), nhận tín hiệu analog điều khiển tiêu chuẩn 4 đến 20 mA (không tích hợp truyền thông HART).
- 1: Cơ cấu khí nén tác động đơn (Single-acting), điều khiển các loại đầu truyền động khí nén có lò xo hồi vị.
- 0: Vỏ bảo vệ thân máy bằng nhựa Polycarbonate (Makrolon) gia cường sợi thủy tinh màu xám, chống ăn mòn hóa chất vượt bậc.
- 0: Phiên bản tiêu chuẩn không phòng nổ (Without explosion protection - Safe Area).
- N: Kết nối đường khí nén chuẩn ren 1/4-18 NPT, ngõ luồn dây cáp điện chuẩn 1/2-14 NPT.
- G: Cấu hình tiêu chuẩn không tích hợp module công tắc hành trình báo vị trí (Without limit monitor).
- 0: Không gắn module tùy chọn chức năng phụ (Without option module).
- 0: Ngôn ngữ tài liệu hướng dẫn và phần mềm điều khiển tiêu chuẩn.
- -0AA0: Bản tiêu chuẩn cơ bản không bao gồm cụm đồng hồ đo áp suất Manifold.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Tiết kiệm khí nén vượt trội nhờ công nghệ van gốm Piezoelectric: Khác biệt hoàn toàn với các bộ định vị van truyền thống sử dụng vòi phun - lá chắn (Flapper-Nozzle) liên tục xả khí nén ra môi trường gây lãng phí năng lượng, SIPART PS2 sử dụng cặp van gốm áp điện siêu nhạy. Khi van đã đạt đúng vị trí cài đặt (trạng thái tĩnh cân bằng), lượng khí nén tiêu thụ giảm xuống mức cực thấp (< 0.01 Nm³/h), giúp nhà máy tiết kiệm hàng nghìn kWh điện năng chạy máy nén khí mỗi năm.
- Tính năng tự động khởi tạo và chuẩn hóa hành trình chỉ bằng 1 nút bấm (Auto-Initialization): Bộ vi xử lý tích hợp thông minh tự động đo đạc góc quay/hành trình trượt của van, tự động xác định các điểm giới hạn cơ khí, tự căn chỉnh thời gian đáp ứng và các thông số điều khiển PID tối ưu chỉ trong vài phút mà không cần can thiệp thủ công phức tạp.
- Giao diện vận hành trực quan với màn hình LCD và 3 nút bấm: Màn hình điện tử hiển thị đồng thời giá trị đặt (Setpoint), độ mở van thực tế tính theo %, các mã lỗi chẩn đoán tự động và nhiệt độ môi trường. Kỹ thuật viên dễ dàng cấu hình, đảo chiều tác động (Direct / Reverse Acting) hoặc cài đặt điểm 0 và khoảng đo (Zero & Span) ngay tại hiện trường.
- Vỏ hộp Polycarbonate gia cường siêu bền đạt chuẩn IP66 / NEMA 4X: Kháng hóa chất, chống tia UV, không bị gỉ sét trong môi trường axit, kiềm hay sương muối ven biển. Kết cấu kín khít bảo vệ an toàn cho bo mạch điện tử bên trong trước mưa bão, bụi mịn và độ ẩm công nghiệp.
- Khả năng gắn linh hoạt cho mọi kiểu van tiêu chuẩn: Dễ dàng lắp đặt đồng bộ lên các dòng van chuyển động thẳng theo tiêu chuẩn IEC 60534-6-1 (NAMUR Linear) và van chuyển động xoay góc theo tiêu chuẩn VDI/VDE 3845 (NAMUR Part-turn).

Các ngành nghề áp dụng tiêu biểu:
- Ngành Hóa chất, Phân bón & Lọc dầu: Điều khiển lưu lượng axit, xút, dung môi, khí nén và hydrocarbon trong các cụm van điều khiển tác động đơn.
- Ngành Nhiệt điện & Năng lượng: Kiểm soát các van điều tiết nước cấp lò hơi, van giảm áp hơi quá nhiệt, van gió lò đốt và hệ thống xử lý khói thải.
- Ngành Nước sạch & Xử lý nước thải: Định vị van bướm sục khí vi sinh, van bi phân phối hóa chất keo tụ PAC/Polymer và van điều áp mạng lưới cấp nước đô thị.
- Ngành Thực phẩm, Nước giải khát & Dược phẩm: Điều tiết hơi nóng tiệt trùng (CIP/SIP), kiểm soát nhiệt độ thanh trùng và chiết rót bồn chứa tiệt trùng.
- Ngành Giấy & Bột giấy: Điều khiển van cấp dịch tẩy trắng, định lượng bột giấy và hóa chất phụ gia.

• Hãng sản xuất: Siemens (Siemens AG)
• Xuất xứ: 100% EU / China (theo tiêu chuẩn toàn cầu của Siemens)
• Dòng sản phẩm: Bộ định vị van khí nén điện tử thông minh SIPART PS2 Series
• Mã hiệu model đầy đủ: 6DR5010-0NG00-0AA0
• Kiểu định vị / Điều khiển: Tác động đơn (Single-acting, dùng cho đầu dẫn động có lò xo hồi vị)
• Tín hiệu điều khiển ngõ vào: Analog dòng điện 4 đến 20 mA (vòng lặp 2 dây / 2-wire loop-powered)
• Điện áp tải hiệu dụng: Tối thiểu 3.6 VDC (tương đương trở kháng xấp xỉ 180 Ω @ 20 mA)
• Giao thức truyền thông: Không tích hợp truyền thông HART (Without HART)
• Nguyên lý van khí nén: Công nghệ van gốm áp điện (Piezoelectric valve technology)
• Mức tiêu thụ khí nén ở trạng thái tĩnh: Cực thấp, < 0.01 Nm³/h (gần như bằng 0)
• Áp suất khí nén cấp vào (Supply Pressure): 1.4 đến 7.0 bar (20 đến 100 psi)
• Chất lượng khí nén yêu cầu: Khí nén sạch, khô, không dầu theo tiêu chuẩn ISO 8573-1 Class 3
• Dải hành trình cơ học hỗ trợ:
  - Van tuyến tính thẳng (Linear Actuators): 3 đến 130 mm (hỗ trợ đến 200 mm với cần mở rộng)
  - Van quay góc (Part-turn Actuators): Góc xoay 30° đến 100°
• Độ chính xác định vị: Độ sai lệch ổn định < 0.05%, độ trễ < 0.1%
• Màn hình hiển thị: Màn hình LCD đơn sắc tích hợp hiển thị trạng thái %, mã lỗi và thông số cấu hình
• Phím bấm cấu hình: 3 phím nhấn bọc cao su thao tác nhanh trên mặt máy
• Chức năng tự động: Tự động khởi tạo hành trình (Auto-initialization), tự chỉnh định tham số PID
• Cổng kết nối khí nén: Ren trong 1/4-18 NPT
• Cổng luồn dây điện: Lỗ ren 1/2-14 NPT
• Vật liệu thân vỏ bảo vệ: Nhựa Polycarbonate (Makrolon) gia cường sợi thủy tinh
• Cấp bảo vệ chống xâm nhập: IP66 / NEMA 4X theo chuẩn EN 60529
• Dải nhiệt độ môi trường làm việc: -30°C đến +80°C (-22°F đến +176°F)
• Khả năng chịu rung động cơ học: 10g trên dải tần 10 đến 2000 Hz
• Phụ kiện đồng hồ áp suất (Manifold): Không tích hợp kèm theo (Mã 0AA0)
• Kích thước thân máy: Xấp xỉ 180 x 135 x 95 mm
• Trọng lượng thiết bị: Xấp xỉ 0.9 kg (bản vỏ nhựa siêu nhẹ)
• Tiêu chuẩn chứng nhận: CE, UKCA, RoHS, ISO 9001.
