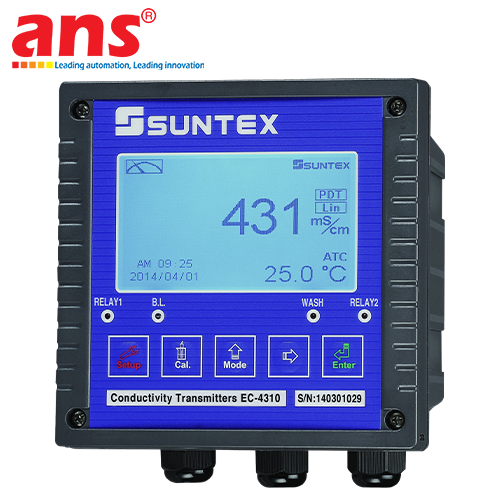

BỘ ĐIỀU KHIỂN VÀ TRUYỀN TÍN HIỆU ĐO ĐỘ DẪN ĐIỆN SUNTEX EC-4310

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
SUNTEX EC-4310 là dòng thiết bị bộ điều khiển và truyền tín hiệu phân tích điện hóa đo độ dẫn điện và điện trở suất công nghệ vi xử lý cao cấp (Conductivity / Resistivity Transmitter / Controller), được sản xuất và kiểm định nguyên khối 100% tại nhà máy Trung Quốc (China Origin) tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật toàn cầu của thương hiệu SUNTEX. Nếu các dòng cảm biến tiếp xúc trực tiếp (tiêu biểu như model SUNTEX 8-11-3) đóng vai trò là "mắt thần" thu nhận mật độ ion hiện trường, thì EC-4310 chính là "bộ não" điều khiển trung tâm tối tân được gá đặt cố định trên mặt tủ điện điều khiển phân xưởng. Thiết bị thực hiện nhiệm vụ nhận dữ liệu dòng thô từ đầu dò, xử lý thuật toán lọc nhiễu, hiển thị trực quan các chỉ số trạng thái thực thời lên màn hình điện tử và đồng thời phát dòng truyền lệnh điều khiển logic đến các cơ cấu chấp hành ngoại vi như van điện từ, máy bơm hay còi đèn cảnh báo. SUNTEX EC-4310 là mảnh ghép tự động hóa không thể thay thế trong các hệ thống xử lý nước tinh khiết RO/DI, quản lý cáu cặn lò hơi, tháp giải nhiệt và dây chuyền làm sạch vi mạch bán dẫn.

MẠCH VI XỬ LÝ ĐO ĐA CHỈ TIÊU VÀ TÍNH TƯƠNG THÍCH HẰNG SỐ CELL RỘNG
- Khả năng tính toán đa tham số linh hoạt: Nhờ tích hợp cấu trúc vi xử lý thông minh thế hệ mới, SUNTEX EC-4310 không chỉ giới hạn ở một chức năng đo đơn thuần. Thiết bị cho phép người vận hành linh hoạt chuyển đổi hiển thị thông số số giữa nhiều đại lượng đo điện hóa cốt lõi bao gồm: Độ dẫn điện (Conductivity), Điện trở suất (Resistivity), Tổng chất rắn hòa tan (TDS), Độ mặn (Salinity), hiển thị song hành đồng thời cùng dải Nhiệt độ thực tế của dòng nước.
- Tương thích vạn năng với các dải hằng số Cell Constant (K): Mạch cấu hình phần mềm linh hoạt của máy cho phép tự do kết nối và hiệu chuẩn đồng bộ với nhiều chủng loại điện cực có hằng số cell khác nhau từ dải siêu nhỏ đến dải lớn: K = 0.01, 0.05, 0.1, 1.0, và 10.0. Sự đa năng này giúp một chiếc máy EC-4310 duy nhất có thể ứng dụng linh hoạt cho cả môi trường nước siêu tinh khiết dải nghèo ion của ngành bán dẫn y tế lẫn môi trường nước thải, nước công nghiệp có mật độ tạp chất đậm đặc hằng ngày.

CÔNG NGHỆ BÙ NHIỆT ĐỘ TỰ ĐỘNG ATC VÀ TRUYỀN TÍN HIỆU CÁCH LY CHỐNG NHIỄU
- Thuật toán bù nhiệt thông minh ATC: Biên độ độ dẫn điện của chất lỏng biến thiên rất mạnh một cách tuyến tính theo nhiệt độ của nguồn nước. SUNTEX EC-4310 tích hợp sẵn các thuật toán bù nhiệt độ tự động (Automatic Temperature Compensation) có độ chính xác cao, tương thích hoàn hảo với các phần tử điện trở nhiệt thông dụng trong công nghiệp như dòng NTC 30K (được cấy sẵn bên trong đầu dò cảm biến 8-11-3) hoặc hệ PT1000. Máy liên tục ghi nhận dải nhiệt thực tế và tự động quy đổi kết quả đo điện hóa về mốc tiêu chuẩn quốc tế là 25°C, triệt tiêu hoàn toàn các sai số trôi dòng do yếu tố nhiệt môi trường thay đổi đột ngột.
- Tín hiệu ngõ ra công nghiệp Isolated 4-20mA dẻo dai: Để phục vụ chu trình truyền tải dữ liệu số đi xa về trung tâm phòng điều khiển, thiết bị được trang bị mạch xuất dòng Analog 4-20mA cách ly an toàn (Isolated output). Công nghệ cách ly điện động này giúp bảo vệ tín hiệu khỏi các xung nhiễu từ trường ký sinh phát ra từ motor, biến tần công suất lớn chạy dọc khay cáp nhà xưởng. Ngoài ra, máy tích hợp sẵn 2 tiếp điểm Rơ-le khô giới hạn (High / Low limits) chịu tải 240VAC/0.5A, cho phép kỹ sư lập trình các ngưỡng kích hoạt độc lập để đóng ngắt van xả đáy tự động (Blowdown valve) khi nồng độ chất rắn TDS vượt ngưỡng hoặc báo động sự cố thủng màng lọc RO tức thời.

THIẾT KẾ CƠ KHÍ 1/4 DIN GẮN MẶT TỦ THẨM MỸ VÀ BẢO MẬT AN TOÀN CAO
- Kết cấu gá gỡ Panel Mount tiêu chuẩn quốc tế: Cảm biến hiển thị được định hình theo kích thước mặt trước chuẩn hình khối 1/4 DIN (96 x 96 mm) với kích thước lỗ khoét mặt cắt tủ (Cut-out) tiêu chuẩn hình vuông 92 x 92 mm. Thiết kế này giúp kỹ thuật viên dễ dàng gài máy lên cánh cửa tủ điều khiển một cách thẩm mỹ, gọn gàng. Phần nửa trước mặt hiển thị LCD tích hợp đèn nền (Backlight) độ tương phản cao, đạt chuẩn bảo vệ quốc tế IP65 chịu được các tia nước phun vệ sinh và kháng hạt bụi bẩn thâm nhập hoàn toàn. Toàn bộ hệ thống dải thông số cài đặt lập trình bên trong được bảo vệ nghiêm ngặt bằng cơ chế khóa Mật khẩu (Password) phân tầng bảo mật, ngăn chặn tuyệt đối các hành vi vô tình can thiệp hoặc thay đổi cấu hình dải đo từ những người không có thẩm quyền chuyên môn tại phân xưởng.

THÔNG SỐ ĐO LƯỜNG VÀ ĐẶC TÍNH ĐIỆN HÓA
- Hãng sản xuất chế tạo: SUNTEX Instruments
- Model thiết bị ký hiệu: EC-4310
- Phân loại sản phẩm: Bộ hiển thị, truyền tín hiệu và điều khiển độ dẫn điện / điện trở suất (Conductivity / Resistivity Transmitter & Controller)
- Các chỉ tiêu đại lượng đo lường hỗ trợ hiển thị: Độ dẫn điện (Conductivity), Điện trở suất (Resistivity), Tổng chất rắn hòa tan (TDS), Độ mặn (Salinity), và Nhiệt độ (Temperature)
- Dải cài đặt hằng số Cell Constant (K) tương thích: K = 0.01, 0.05, 0.1, 1.0, 10.0 (Tự do thiết lập qua phần mềm máy)
- Cơ chế bảo mật cấu hình: Khóa bảo vệ bằng Mật khẩu điện tử (Password protection) chống can thiệp thông số sai lệch.

THÔNG SỐ ĐIỆN, ĐẶC TÍNH NGÕ RA VÀ ĐIỀU KHIỂN
- Điện áp nguồn cung cấp hoạt động: 100 ... 240 VAC (Dải nguồn dẻo dai rộng, tần số dải lưới 50/60 Hz)
- Ngõ ra tín hiệu Analog (Analog Output): 1 x Ngõ ra dòng điện 4 - 20 mA tiêu chuẩn công nghiệp
- Đặc tính mạch Analog: Cách ly điện động (Isolated) chống nhiễu từ trường công suất, cho phép tự do gán dải đo (Scalable) tương ứng theo yêu cầu.
- Ngõ ra điều khiển chuyển mạch (Relay Outputs): 2 tiếp điểm Rơ-le khô giới hạn độc lập (Cấu hình cài đặt ngưỡng High / Low limits)
- Khả năng chịu tải tiếp điểm Rơ-le: Tối đa 240 VAC / 0.5 A
- Đặc tính bù nhiệt độ tự động (ATC): Tương thích hệ điện trở nhiệt NTC 30K ohm và PT1000, thuật toán tự động quy đổi kết quả chính xác về mốc tiêu chuẩn 25°C.

THÔNG SỐ CƠ KHÍ VÀ KẾT CẤU VẬT LIỆU
- Kiểu dáng thiết kế gá lắp: Thiết kế dạng hình khối gắn mặt tủ điện (Panel Mount / 1/4 DIN standard)
- Kích thước mặt trước thiết bị (W × H): 96 mm × 96 mm
- Kích thước lỗ khoét mặt cắt cửa tủ gá đặt (Cut-out dimension): Hình vuông 92 mm × 92 mm
- Cơ cấu hiển thị hiển thị trực quan: Màn hình điện tử tinh thể lỏng LCD cỡ lớn, tích hợp đèn nền Backlight độ tương phản cao hỗ trợ quan sát trong đêm tối.
- Vật liệu chế tạo vỏ bọc ngoài: Nhựa kỹ thuật chịu lực ABS cao cấp cách điện an toàn Class II.

TIÊU CHUẨN MÔI TRƯỜNG VÀ QUY CÁCH AN TOÀN
- Tiêu chuẩn bảo vệ vỏ ngoài quốc tế (Ingress Protection):
  + Nửa trước mặt hiển thị (Front panel face): Đạt chuẩn IP65 (Kháng bụi bẩn xâm nhập hoàn toàn 100% và chống chịu tia nước phun nhẹ áp lực từ các hướng)
  + Nửa sau khoang đấu nối: Cấu trúc terminal bắt vít chắc chắn, có nắp bọc bảo vệ an toàn điện
- Nguồn gốc xuất xứ cơ học (Origin): 100% Manufactured in China (Trung Quốc Origin - Sản xuất theo tiêu chuẩn kiểm định chính hãng của SUNTEX)
- Ứng dụng thực tế phối hợp: Trạm điều khiển trung tâm cho hệ thống màng lọc nước RO, tháp giải nhiệt xả đáy tự động van blowdown qua thông số TDS, bể rửa xi mạ và giám sát độ tinh khiết nước UPW nhà máy bán dẫn.
