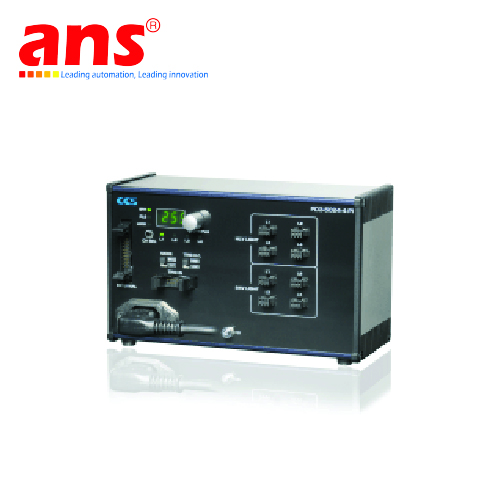

Bộ điều khiển kỹ thuật số PD3-5024-4-PI(A) CCS Việt Nam

Bộ điều khiển kỹ thuật số này có thể được sử dụng cho các Đơn vị đèn LED có điện áp đầu vào là 24 V trong tổng mức tiêu thụ điện là 46 W.
Cũng có thể kết nối với Đèn chiếu điểm dòng HLV3/HLV2.
Bộ điều khiển này hoạt động trên đầu vào 100 đến 240 VAC và có kích thước 197 x 82,6 x 120 mm (chiều rộng x chiều sâu x chiều cao). Điều khiển bên ngoài thông qua giao tiếp song song.

Chi tiết sản phẩm

• Kích thước W 197 mm x D 82,6 mm x H 120 mm
• Đơn vị ánh sáng áp dụng (công suất đầu ra) Đơn vị ánh sáng có đầu vào 24 VDC, sê-ri HLV3/HLV2 (Đèn rọi)
• Tổng cộng cho 4 kênh: 46 W
• Số kênh 4 kênh
• Phương pháp chiếu sáng Chiếu sáng liên tục/Nhấp nháy
• Phương pháp truyền động Đầu nối LIGHT 24V: Hệ thống điện áp không đổi,
• Đầu nối LIGHT HLV: Hệ thống dòng điện không đổi
• Phương pháp điều khiển cường độ Đầu nối LIGHT 24V: Điều khiển PWM và điều khiển thời gian chiếu sáng,
• Đầu nối LIGHT HLV: Điều khiển dòng điện thay đổi
• Điều khiển cường độ Thủ công: 256 bước sử dụng công tắc cài đặt phía trước
• Ngoài: Đầu vào 8 bit (B0 đến B7), xung ghi (BRTWR) và lựa chọn kênh (CHSEL0 đến CHSEL2)
• Tần số PWM 125kHz
• Điện áp đầu vào 100 đến 240 VAC (+10% -15%)
• Tần số 50/60 Hz
• Công suất tiêu thụ 70 VA
• Điện áp đầu ra 24VDC
• Dòng điện đầu ra Tổng cộng cho 4 kênh: 1,91 A
• Dòng điện khởi động 15 A (ở 100 VAC), 30 A (ở 200 VAC) khi khởi động nguội
• Màn hình phát hiện lỗi Màn hình kỹ thuật số ở mặt trước;
• OCP: Lỗi quá dòng, EFN: Lỗi dừng quạt,
• và EID: Lỗi ID (chỉ dành cho đèn chiếu điểm dòng HLV3/HLV2)
• Đầu ra phát hiện lỗi Đầu ra bóng bán dẫn NPN tới các chân kết nối điều khiển bên ngoài giữa 19(OC) và 20(OE); mở để hoạt động bình thường, đóng để phát hiện quá dòng.
• Bảo vệ quá dòng Có
• Đầu nối đầu ra SMP-03V-BC x 8
• Đầu nối điều khiển bên ngoài Đầu vào kích hoạt: Đầu nối MIL (tương thích MIL-C-83503), 10 chân
• Để cài đặt cường độ/chế độ ánh sáng: Đầu nối MIL (tương thích MIL-C-83503), 20 chân
• Tiêu chuẩn phù hợp CE, UKCA、RoHS
• Nhiệt độ và độ ẩm hoạt động Nhiệt độ: 0 đến 40°C, Độ ẩm: 20 đến 85%RH (không ngưng tụ)
• Nhiệt độ và độ ẩm lưu trữ Nhiệt độ: -20 đến 60°C, Độ ẩm: 20 đến 85%RH (không ngưng tụ)
• Phương pháp làm mát Làm mát cưỡng bức
• Trọng lượng 1.200 g
• Chất liệu Nhôm, ABS
• Phụ kiện Dây nguồn 3 chân dài 2m có đầu nối đất x1
• Bộ giá đỡ đế x1
• Hướng dẫn sử dụng x1
